康得賽特CDST型氣動機械泵的工作過程
作者：常州康得賽特節能環保技術有限公司 發布時間：2016-10-13 14:29:35 點擊次數：1全系列產品采用蒸汽或壓縮空氣及其它惰性氣體來作為驅動動力，用于提升和輸送冷凝水和其它高溫工業流體。
CDST型冷凝水氣動機械泵的工作原理
1、流體由進口止回閥進入泵體，使浮球升起。

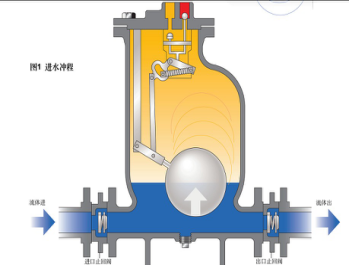

2、泵體內殘余的未冷凝氣體由開啟的廢氣口排出，（如圖1）當泵體內充滿水后，閥門翻轉機構動作，打開動力氣進口閥，同時關閉廢氣閥，（如圖2）該快速翻轉動作確保泵從進水沖程向排水沖程的迅速轉換。
3、當泵體內壓力超過背壓時，流體推開出口止回閥，進入回收系統中。
4、泵體內流體液位下降，浮球重新觸發閥門翻轉機構，關閉動力氣進口，并打開廢氣出口。
5、泵體內壓力下降，流體重新通過進口止回閥進入泵體，循環開始。

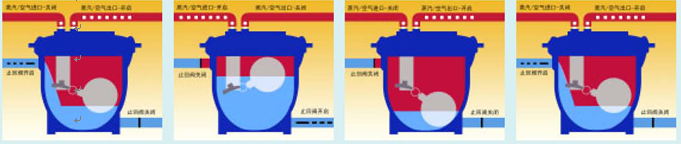

充水 1.在充水過程中，蒸汽或空氣進口閥和泵出口止回閥關閉，泵排氣閥和泵進口止回閥開啟。 | 開始?jí)核?nbsp; 2.浮球隨著凝結水的流入而上升至排水點，聯動機構運作到與一步顯示相反的位置。 | 結束壓送 3.隨著凝結水的排出，浮球下降，直至聯動機構運作到原來相反的位置。 | 重新充水 4.動力氣體與泵出口止回閥重新關閉，排氣閥和進口止回閥開啟，于是又重復上述各階段的運作過程。 |
| CDST-HT冷凝水回收氣動機械泵組合裝置工作原理 1、為了充分吸收冷凝水和二次閃蒸蒸汽的余熱，我們將儲水箱預先沖入一部分冷卻水，液面升至水箱的1/3高度，為了不至于冷卻水被輸送出去，冷凝水氣動泵的進水管在水箱內部升高至水箱1/2的高度。 2、在儲水箱1/2高度附近安裝溫度探測器，將探測器的信號送入冷卻水的進口調節閥，冷凝水的進水管伸入水箱，離水箱底部3/4的高度。另在儲水箱的正面安裝液位計。工作時，先將冷卻水手動閥打開，冷卻水進入儲水箱，通過觀察液位計，液位升至水箱接近1/2高位置時，關閉手動閥，開啟溫度電動調節閥、開啟冷凝水進口閥、開啟冷凝水回收裝置的動力源進氣閥CDST-HT冷凝水回收氣動機械泵組合裝置工作原理 1、為了充分吸收冷凝水和二次閃蒸蒸汽的余熱，我們將儲水箱預先沖入一部分冷卻水，液面升至水箱的1/3高度，為了不至于冷卻水被輸送出去，冷凝水氣動泵的進水管在水箱內部升高至水箱1/2的高度。 2、在儲水箱1/2高度附近安裝溫度探測器，將探測器的信號送入冷卻水的進口調節閥，冷凝水的進水管伸入水箱，離水箱底部3/4的高度。另在儲水箱的正面安裝液位計。工作時，先將冷卻水手動閥打開，冷卻水進入儲水箱，通過觀察液位計，液位升至水箱接近1/2高位置時，關閉手動閥，開啟溫度電動調節閥、開啟冷凝水進口閥、開啟冷凝水回收裝置的動力源進氣閥 |  |
